2023年9月28日，全南大学的研究人员在《Ceramics International》上发表题为Ceramic 3D printing using lithium silicate prepared by sol-gel method for customizing dental prosthesis with optimal translucency的研究论文，报道了其目标是评估使用溶胶-凝胶技术和数字光处理(DLP)进行陶瓷3D打印的制造过程。该研究关注的是硅酸锂粉末的制造、3D打印浆料的制备、打印输出条件的设置以及通过热重差温分析仪(TG-DTA)对硅酸锂进行热处理条件的优化。此外，研究还评估了打印出的烧结体的微观结构、透明度、收缩率和硬度，并验证了硅酸锂3D打印在口腔修复领域的潜力。

原文链接：

https://www.sciencedirect.com/science/article/pii/S0272884223024823

  研究简介

本研究介绍了硅酸锂3D打印材料在透明陶瓷口腔修复体制造中的91香蕉视频超污和工艺优化。研究首先制备了约500 nm的硅酸锂粉体，并对其进行了多种表征方法如场发射扫描电镜、X射线衍射和傅里叶变换红外光谱等，同时对其流变性能进行了测试。然后，通过热分析确定了烧结条件。制备的3D打印浆料包含40 vol%的硅酸锂粉末以及光固化树脂、丙烯酸酯粘合剂和分散剂。采用数字光处理（DLP）3D打印技术，在1325℃的烧结温度下，通过不同的保温时间（1、3、5和10小时）打印出直径为15mm、高为1.8 mm、层厚为50 μm的样品。对打印后样品的收缩率、维氏硬度和透光率进行了比较分析。研究结果展示了3D打印硅酸锂的潜力，并且发现较长的烧结保温时间对样品的性能有积极影响。

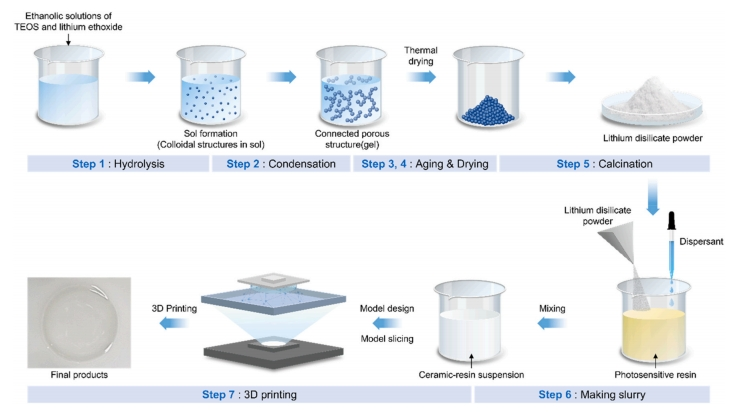

图1 溶胶-凝胶法制备硅酸锂工艺示意图。

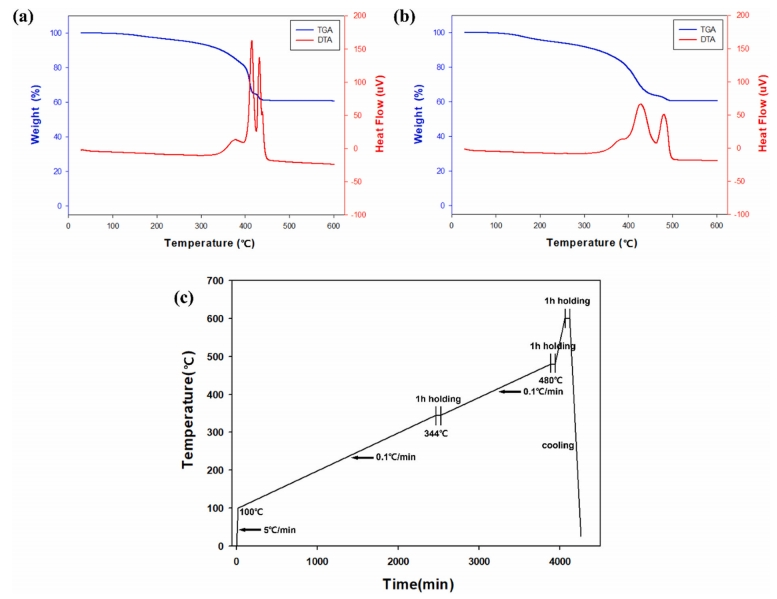

图2 TG-DTA分析比较了(a)气氛和(b)氩气下的脱脂方案和(c)脱脂方案。

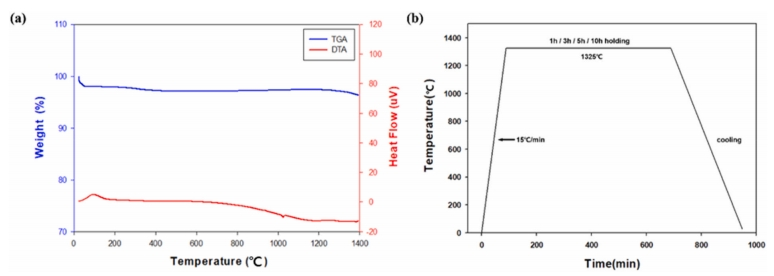

图3 (a)气氛下烧结进度的TG-DTA分析;(b)烧结进度。

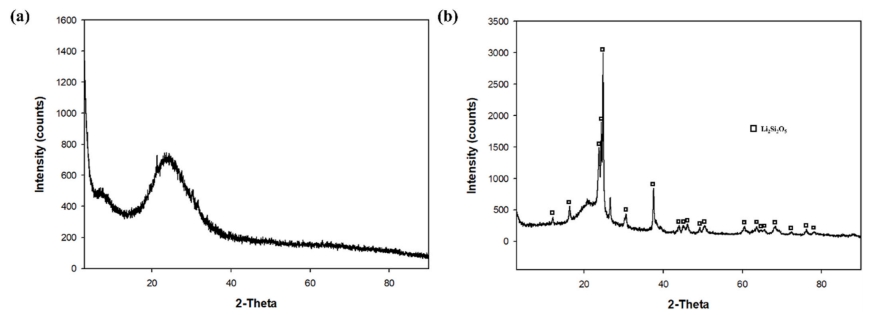

图4 (a)硅酸锂粉(煅烧前)和(b)硅酸锂粉(煅烧后)的XRD分析。

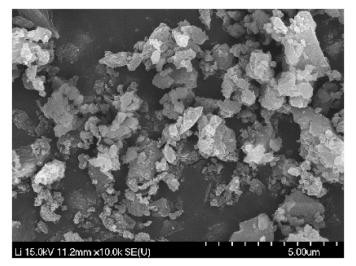

图5 溶胶法制备硅酸锂粉体的FE-SEM图像。

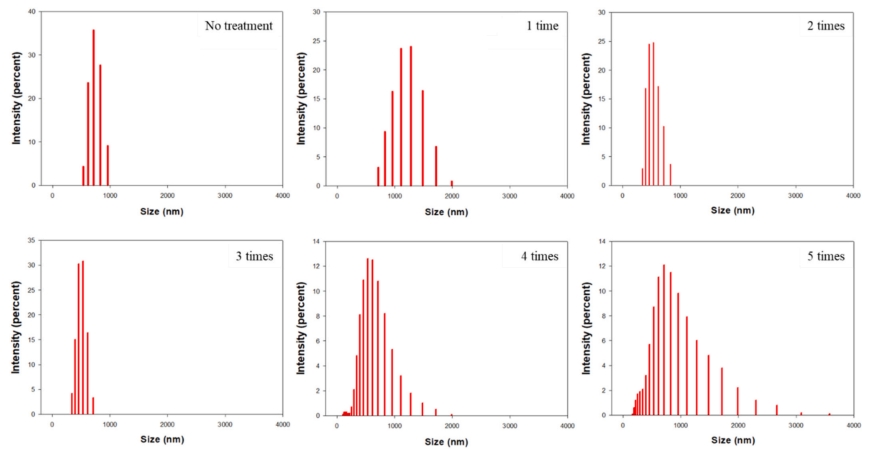

图6 硅酸锂粉体在不同球磨机步骤下的粒度。

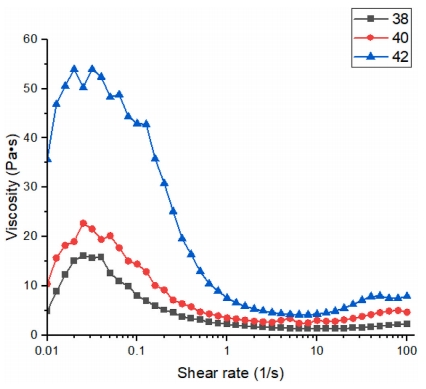

图7 硅酸锂-树脂悬浮液的粘度随粉体负载的变化。

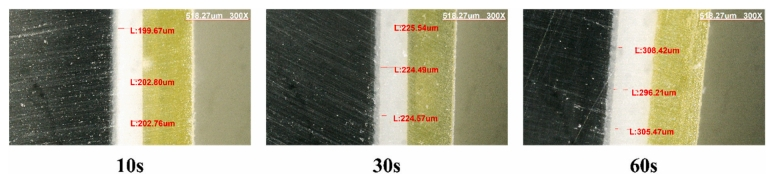

图8 固化深度根据光照时间而定。

图9 烧结后3d打印硅酸锂试样的XRD分析。

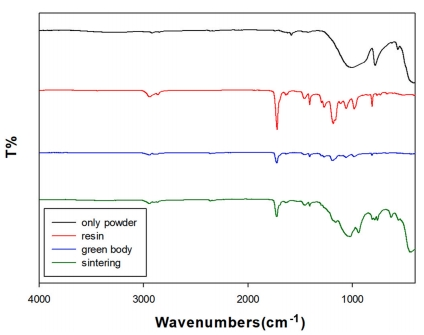

图10 对打印后的硅酸锂粉末、光固化树脂、3d打印绿体、烧结体进行FT-IR分析。(为了解释这个图例中对颜色的引用，请参阅本文的Web版本。)

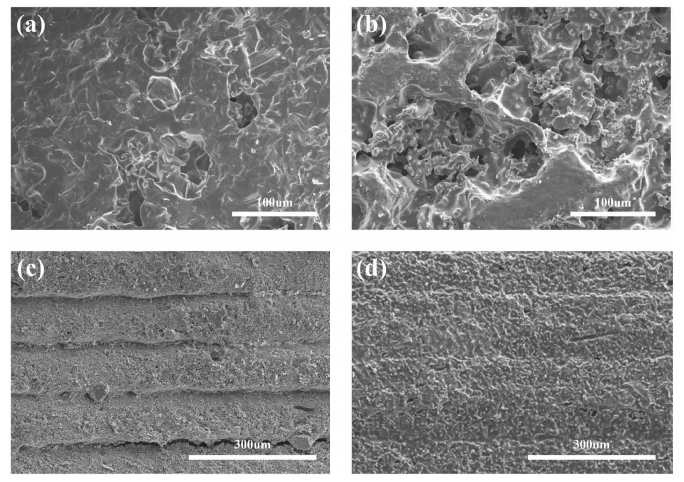

图11 (a)压缩硅酸锂试样，(b) 3d打印硅酸锂试样俯视图，(c) 3d打印硅酸锂/树脂坯体，(d)烧结后的3d打印硅酸锂截面的FE-SEM图像。

 研究结论

本研究通过溶胶-凝胶法制备硅酸锂粉末，并使用光聚合DLP 3D打印机进行打印。经过脱脂和烧结处理，获得了坚硬且相对透明的打印输出。与填充硅酸锂样品的烧结体相比，3D打印硅酸锂样品的收缩率升高至7.06%，透光率降低至66.06%。维氏硬度显著降低至53.24%，但与传统商业化方式的IPS e-max Press和IPS e-max CAD91香蕉视频未成年人黄色相近。这证实了硅酸锂是一种有前景的3D打印假牙材料。然而，光聚合陶瓷的3D打印涉及多个步骤，每个步骤的因素必须仔细确定，以获得理想的制造91香蕉视频未成年人黄色。未来的随访研究将有助于确定最佳条件。
