行业新知
近日，武汉理工大学Fei Chen的团队在《Additive Manufacturing》发表了题为Uniform rate debinding for Si3N4 vat photopolymerization 3D printing green parts using a specific-stage stepwise heating process的研究，介绍了一种特定阶段逐步加热工艺，用于解决光聚合陶瓷 3D 打印中的裂纹问题。通过多组分树脂系统的分解特性，实现了均匀的树脂分解速率，有效降低了裂纹风险。

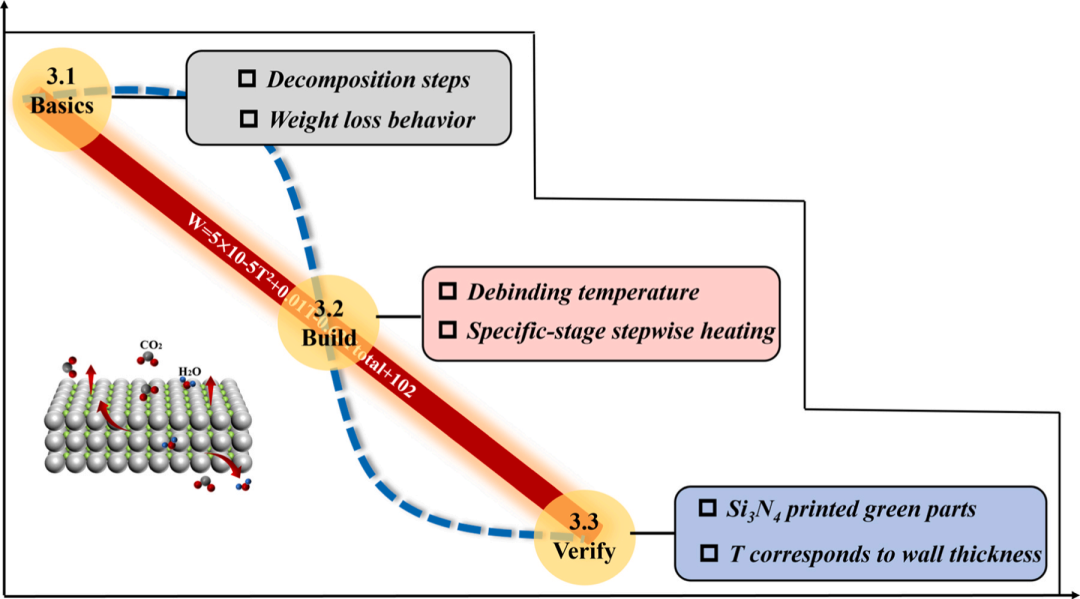

研究内容
△图4，(a)还原光聚合3D打印技术的示意图;（b）所得3D打印立方体绿色部件的照片;（c）（d）立方体绿色部件的水平和垂直平面微结构;（e）（f）所得3D打印复杂结构绿色部件的照片。
△图10，（a）T=30 min的特定阶段分步脱脂法，（B）425 ℃下保持时间为210 min的最大速率脱脂法，以及（c）226 ℃、378 ℃和425 ℃下保持时间为70 min的最大速率脱脂法的TG-DTG曲线。(d)特定阶段分步脱脂法和最大速率脱脂法的脱脂曲线。
△图11，通过（a）425 ℃下保持时间为1050 min的最大速率脱脂法，（b）分别在226 ℃、378 ℃和425 ℃下保持时间为350 min的最大速率脱脂法，以及（c）T=150 min的特定阶段分步脱脂法进行脱脂的立方体照片。
△图12，15 mm脱脂立方体的CT显微结构图像（a）和重建图像（b）（c），采用最大速率脱脂法，在226 ℃、378 ℃和425 ℃下保持350 min;（d）脱脂过程中印刷绿色部件的水平和垂直平面示意图。
△图13，在（a）T=300 min、（b）T=600 min和（c）1200 min时的Si 3 N4脱粘样品的照片;（d）在T=1200 min时的11 mm立方体Si 3 N4脱粘样品的CT-3D扫描结果;（e）-（g）的左侧、中间和右侧的垂直图像。
△图14，(a)脱碳的TG-DSC曲线;（b）脱碳立方体照片。
△图15，(a)在1700 ℃烧结的氮化硅陶瓷;立方体绿色件的水平（b）和垂直（c）平面显微结构和粗糙度。
研究内容
△上图为我司自主研发的ADT-3D-ZP-Printer-Pro-192-50打印机打印的碳化硅材料打印的G面体，为老师们做材料和结构研究验证提供更高效的方法。
扫二维码用手机看
版权所有 2021 深圳91香蕉视频官网APP科技有限公司 粤ICP备45182929号 网站建设：中企动力 深圳
