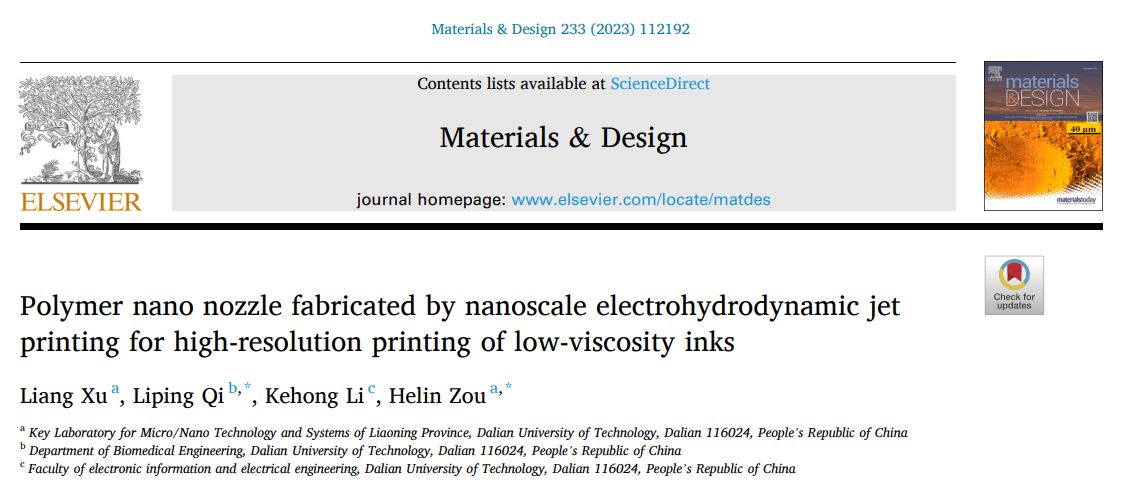

https://doi.org/10.1016/j.matdes.2023.112192

  研究简介

  研究内容解读

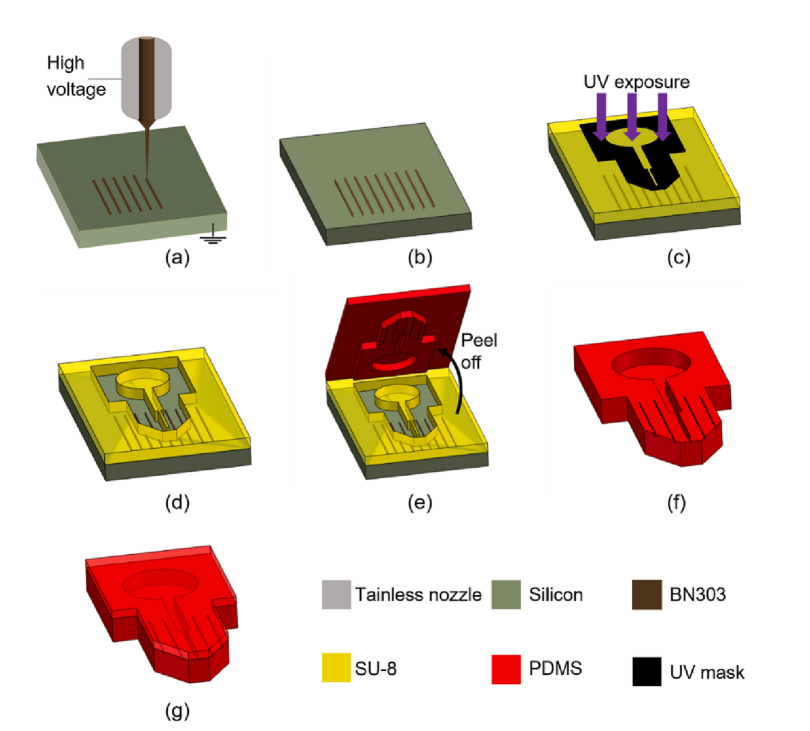

图1 聚合物喷嘴的制造工艺。

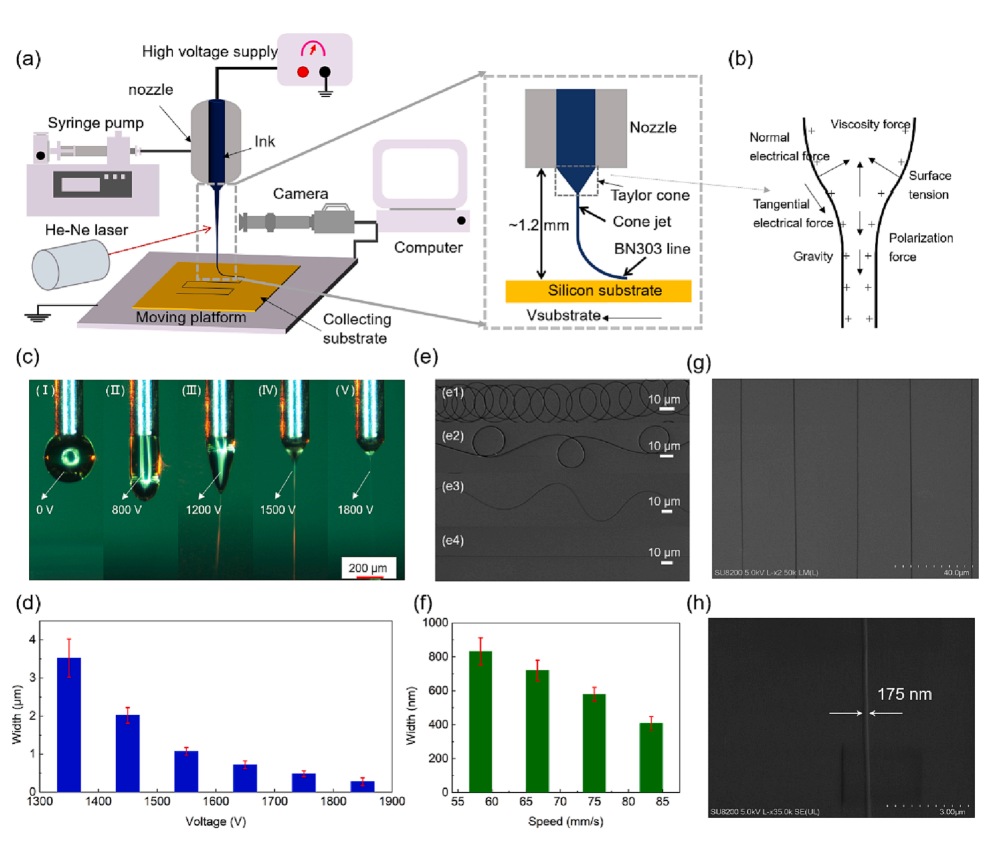

图2 (a) E-jet打印系统，图中显示了喷嘴尖端形成的锥形射流和聚合物线，(b)作用于墨水半月板处的力，(c)不同施加电压下射流的形貌，(d)图案线宽度与施加电压的关系，(e)不同收集基板速度(10 mm/s)下BN303图案线的形貌; (f)图案线宽与基片速度的关系，(g)高对准BN303纳米线阵列，(h)横向宽度为175 nm的BN303纳米线。

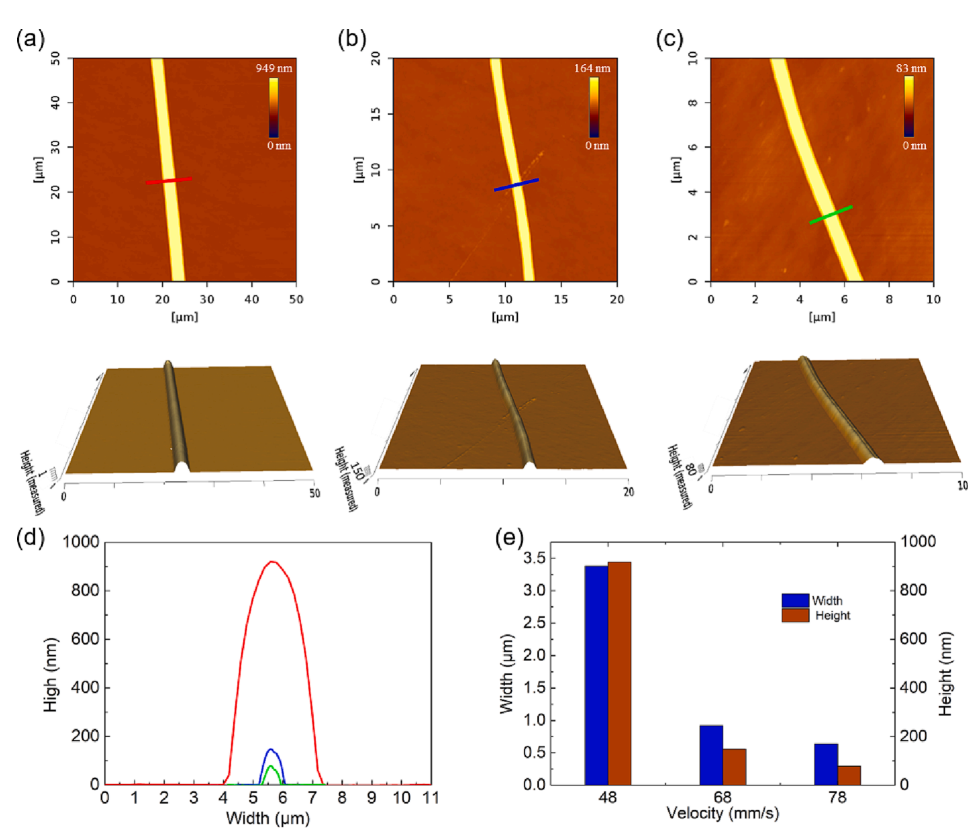

图3 (a-c)工作速度分别为48 mm/s、68 mm/s和78 mm/s时，宽度分别为3.38 um、0.92 um和0.64 um的BN303谱线二维AFM图像。(d)与(a- c)所示线条对应的AFM线扫描轮廓，(e)显示印刷线条宽度和高度与基板速度的关系的统计图。

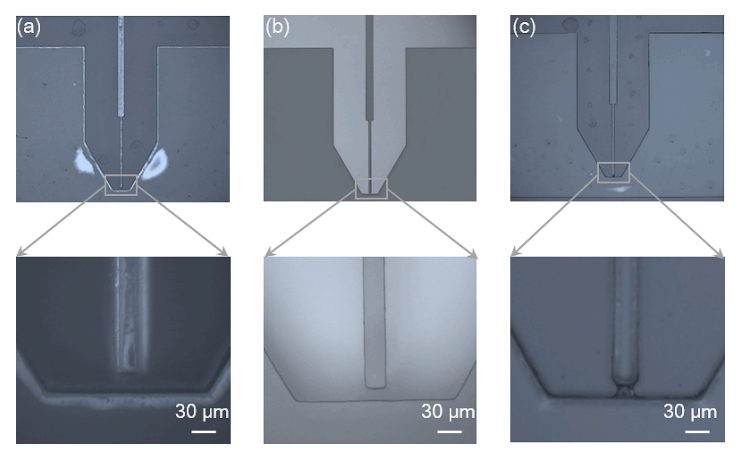

图4 SU-8微通道在不同曝光时间下的光学显微镜图像。

图5 (a) SU-8、SiO和BN303的接触角随TMCS处理时间的变化;(b)喷嘴模具和喷嘴图像，(b1) BN303-SU-8喷嘴模具图像;(b2) PDMS喷嘴图像;(c)键合后微纳通道的横切面;(d)荧光图像显示充满罗丹明B溶液的微纳通道。

  研究结论
